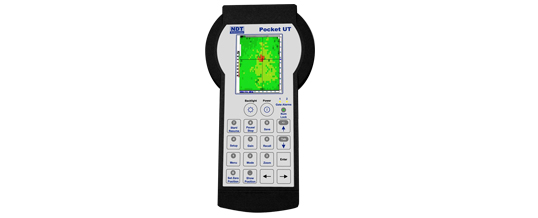

Pocket UT是美國物理聲學公司最新推出的世界上首款基于PDA的手持式超聲A/B/C/TOFD掃描檢測系統。它集現代數字超聲技術、超聲圖像處理技術及PDA技術于一身。具有如下主要功能：

帶有測厚功能及大容量波形記錄的數字超聲波探傷儀
適用于腐蝕測厚及材料內部探傷的C-掃描功能
用于焊縫檢測的TOFD功能
該系統配置靈活，允許客戶一步配置到位，也可根據實際情況分步配置，先基本配置，再升級配件及功能。不但節省資金，更可靈活配置

與同類產品比較的主要特點如下：
手掌式/口袋型：全部重量不到1公斤；
方便使用：任何工況下，均可實現單人操作；
觸屏操作：所有操作包括設置、參數調節、顯示、記錄等功能都可由屏幕操作完成，非常方便。
本身強大的信號/圖像處理功能，永久性數據/圖像記錄存儲。
全中文操作界面，WINDOWS CE操作系統
標準USB接口，方便與電腦通訊

Pocket UT技術參數：
功能： 超聲探傷、測厚、A/B/C-掃描
超聲脈沖電壓： 50 – 300 V
脈沖類型： 方波 (可調半波)
脈沖寬度： 50 – 1000 ns
脈沖重復率： 50 Hz – 1KHz
超聲帶寬： 250 KHz – 25 MHz
增益范圍（可調）： 100 dB
A/D 精度： 10 bits
A/D采樣率： 100 M-Samples/Second
超聲模式： 脈沖反射式或穿透式
距離幅度修正：（DAC） 60 dB ，0.1 dB步長，持續達100 s。
門設置: 2 個獨立門。可分別設置各自延遲時間、門寬度，瞬態出發門檻及檢測門檻。
觸發模式： 軟件控制的外部輸入觸發或信號門檻觸發
可選濾波： 4個高通和4個低通
時基: 可選。
屏幕顯示控制： 屏幕凍結、波形回放、縮放、平移及內存指示。
報告生成： 可以直接使用生成報告或通過在PC機使用UltraWin軟件進行處理
接口： 有USB接口形式。
顯示屏： 標準的3.5″ TFT PPC彩色顯示屏、超薄設計；240×320像素
供電： 7.5V可充電電池供電，或通過外部 AC/DC 電源適配器進行供電包括90/240 V交流
電池供電時間： 4 小時 (典型操作), 可充電、可更換電池
使用溫度（攝氏度）：5 – 40
相對濕度： 小于 95%
外形尺寸： 238x 125 x 55 mm
重量： 0.9 Kg

傳統腐蝕檢測的技術現狀：
國內應用最廣泛的腐蝕的檢測還停留在傳統的超聲波測厚方法上—–即在一個大區域內選幾點進行測厚，通過有 限幾點的厚度變化來類推整體腐蝕狀況。因此，常規的超聲檢測方法有很大的局限性。
1、不能形成有效的圖形顯示/記錄。
2、不能實現某一區域的100%檢測。
3、不能對整體腐蝕狀況進行把握。檢測人員如果想了解厚度減薄量和減薄速率，則很難通過傳統方法來實現。

Pocket UT帶來的檢測技術進步
1、第一次使得在現場難以攀爬的橋梁結構中進行C掃描圖像及TOFD焊縫檢測成為可能。
2、將傳統的點到點超聲檢測推廣到面積檢測。
3、將傳統的手動點到點獲取數據推廣到自動、快速、大量地獲得檢測數據。
4、將傳統的A掃描檢測推廣到A/B/C掃描并存的圖像檢測。
5、突破了傳統的必須使用耦合劑的要求，實現了免耦合劑檢測。
6、突破了傳統的現場儀器難以與計算機通訊交流的缺陷，實現了利用USB接口及閃存卡與計算機通訊及數據共享。
7、突破了傳統的文字檢測報告的局限，實現了可將檢測圖像方便地嵌入Windows文件提供圖文并茂的檢測報告。
8、可方便地實現對特定檢測部位進行年檢、復檢的永久性檢測記錄及數據庫。

TOFD 技術的優越性
(1) 可以精確測量缺陷尺寸;
(2) 可以測量在壁厚方向上缺陷的尺寸,這為斷裂力學評估提供了重要的數據;
(3) 它是唯一一種測量精度不受因試件結構表面粗糙而引起聲波信號波幅波動影響的超聲波檢測技術;
(4) 對于對接接頭,TOFD 可以測量缺陷的尺寸以及缺陷距表面的深度;
(5) 利用繞射波的時間差代替波幅對缺陷進行定量,缺陷檢出率比A 型脈沖式超聲波探傷高。
